示范工程級別：局科技示范工程
獲獎年度：2015年
頒獎單位：中建二局
一、工程概況

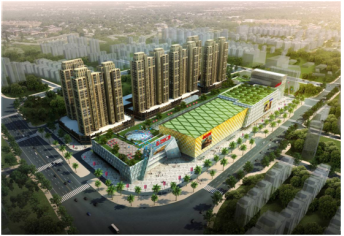

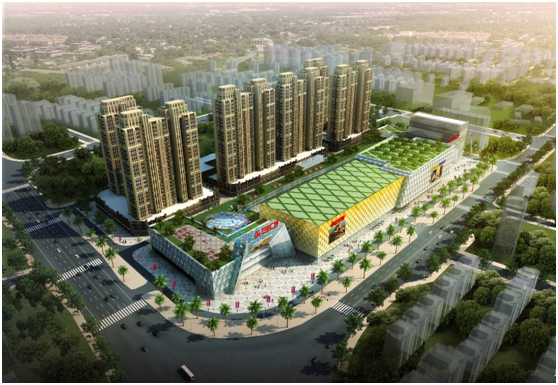

本工程位于東莞市長安鎮，規劃建設用地約8.85萬m2，總建筑面積約37.5萬m2，屬特大綜合型商業住宅建筑群，分為商業區和住宅區。住宅區包括9棟塔樓和1棟二層底商。大商業包括酒樓、商務酒店、娛樂樓及百貨樓。工程體量大，工期緊，承包專業較多，總包協調管理難度較大。
本工程基坑支護結構采用上部放坡開挖，掛網噴砼護面，下部直立開挖。北側基坑深11.7m，采用樁錨支護，南側基坑深5.5m，采用復合土釘墻支護。基坑支護整體采用預應力錨索以限制基坑變形；采用攪拌樁和高壓旋噴樁形成止水帷幕。土方開挖階段采用坑內集水井抽水和排水溝明排方式。
本工程大商業區采用天然地基柱下獨立擴展基礎，持力層為砂質粘性土，地基承載力特征值fak≥220kpa，柱下獨立擴展基礎之間采用防水板，板厚500mm。本工程住宅區采用預應力高強混凝土管樁基礎，屬端承摩擦樁，共3642根，其中靜壓樁3564根，錘擊樁78根。樁型分為PHC 400 AB 95-22和PHC 500 AB125-22；400樁單樁豎向承載力特征值為1300KN，單樁豎向抗拔承載力特征值為350KN，500樁單樁豎向承載力特征值為2200KN。設計樁長約16-28米不等，樁端持力層為強風化花崗巖層。
本項目的外幕墻工程的面積約30000 平方米，幕墻最大高度約為46 m。主要外裝項目包括：鋁合金框架式玻璃幕墻，點式玻璃幕墻，石材幕墻，鋁單板幕墻，玻璃雨篷，鋁合金門窗，鋁合金百頁等工程。
本工程采用鋼筋混凝土框架-剪力墻結構，抗震等級二級，混凝土強度C15-C50不等，其中地下室底板全部采用抗?jié)B混凝土。鋼筋型號分別為HPB300、HRB335、HRB400。
1、工程建設概況
建設單位：東莞長安東莞萬達廣場有限公司
設計單位：深圳奧意建筑工程設計有限公司、廣東建筑藝術設計院有限公司
監理單位：廣東工程建設監理有限公司
施工單位：中國建筑第二工程局有限公司
2、工程設計概況
結構形式：鋼筋砼框架-剪力墻結構
3、工期
開工日期為2011年10月，完工日期為2013年9月。
一、推廣技術項目簡介
1、地基基礎與地下空間工程技術
1.1 復合土釘墻支護技術
本項目基坑工程施工過程中發現地質情況極其復雜：各類土質分布較廣，地下水位高，且土方開挖量大，周邊管線交錯縱橫。針對此類情況，基坑北側采用樁錨支護，機械旋挖樁成孔，并采用兩排錨索加固土體，攪拌樁及高壓旋噴樁形成止水帷幕；南側基坑采用復合土釘墻支護，采用鋼花管土釘及鋼筋土釘和微型樁加固土體，攪拌樁及高壓旋噴樁形成止水帷幕。
2、混凝土技術
2.1 混凝土裂縫控制技術
本工程地下室為超長結構，東西長約360m，南北長約198m。大商業區底板面標高-11.1m，板厚500mm，C30砼，抗?jié)B等級P8；住宅區底板面標高-6.6m，板厚450mm，C35砼，抗?jié)B等級P6；底板混凝土用量約35000m3，屬大體積混凝土。項目部將科學合理地進行配合比設計，通過精心的施工組織澆筑順序，準確計算每小時的所需砼量，保證運輸?shù)倪B續及機械的良好。降低砼入模溫度，建立嚴格的溫度控制監測措施，采用塑料薄膜加麻袋，及時澆水養護等以上措施控制混凝土裂縫。
3、鋼筋與預應力技術
3.1 高強鋼筋應用技術
本工程中直徑≥φ16的鋼筋采用了HRB400鋼筋。HRB400鋼屈服強度高達到400MPa，減少了結構用鋼量，縮短了鋼筋的綁扎時間，提高了功效、縮短了工期，并大幅度地提高經濟效益，尤其在節約能源方面。
3.2 大直徑鋼筋直螺紋機械連接技術
本工程直徑≥18mm的鋼筋均采用直螺紋套筒連接，此項鋼筋連接技術具有施工速度快、連接質量可靠且經濟合理等優點。
2、混凝土技術
4、機電安裝工程技術
4.1 管線綜合布置技術
在大商業區施工過程，由于管道布設錯綜復雜，各專業之間的設備管線容易出現位置沖突、標高重疊等現象，為了更好的控制各專業的施工工序，減少返工，控制工程質量和成本，項目部在未施工前就先根據所施工的圖紙在計算機上進行圖紙“預裝配”，采用3D（三維圖）直觀的反映出設計圖紙上的問題。
4.2 金屬矩形風管薄鋼板法蘭連接技術
由于工期緊張，現場金屬矩形風管采用薄鋼板法蘭風管，該技術具有工藝先進、產品質量穩定，制作、安裝生產效率高，成型質量好，操作人員工種少，省去了焊接、刷漆等工序，減少了環境污染，降低了操作勞動強度，縮短了施工周期，加快了工程建設進度。
5、綠色施工技術
5.1 施工過程水回收利用技術
為保證綠色施工和環保施工，本工程采用施工過程水回收利用技術，主要是將降水所抽水體存放，用于生活中沖刷廁所及現場灑水，經過處理或水質達到要求的水體可用于結構養護用水、基坑支護用水以及混凝土試塊養護用水、現存砌筑抹灰施工用水等回收利用技術。
5.2 預拌砂漿技術
為確保工程質量，本項目用于砌筑、抹灰的各類砂漿拌合物均采用專業廠家生產的預拌砂漿。
6、防水技術
6.1 聚氨酯防水涂料施工技術
本工程屋面工程采用聚氨酯防水涂料施工，聚氨酯防水涂料具有涂膜密致、無接縫，整體性強，在任何復雜的基面均易施工，較好的耐腐蝕性等優點。
7、抗震與加固改造技術
7.1 深基坑施工監測技術
本工程基坑檢測在支護結構上布設鋼制測釘作為位移監測點，使用全站儀定期對各點進行監測；在支護結構布設沉降觀測點，利用高程檢測的方法對支護結構進行沉降監測。
8、信息化應用技術
8.1 施工現場遠程監控管理技術
為方便項目管理，本工程采用施工現場遠程監控管理技術，包括現場的視頻監控系統，遠程監控系統。現階段視頻監控系統共用兩個球機、12個定點攝像頭。2個球機布置在現場的西南角和東北角，12個定點攝像頭布置在4個大門及材料堆場，鋼筋加工場等重點位置，通過視頻監控系統可對現場進行全方位無盲點監控。通過該監控系統，可以實現公司和項目不同層級的主管領導共享現場實時監控的視頻資源，并可遠程操控攝像機的鏡頭方向和焦距變更等。
8.2 項目多方協同管理信息化技術
項目多方協同管理平臺（OA系統）以及各個部門的內部文檔管理共享等具體優化措施。項目多方協同管理平臺（OA系統）以現代計算機技術、大型服務器和數據庫技術、存儲技術為支撐，以協同管理理念為基礎，以協同管理平臺為手段，將工程項目實施的多個階段（規劃、審批、招投標、施工、分包、驗收、運營等）、多個管理要素（人、財、物、技術、資料等）進行集成管理，更好的做到資源共享，統籌規劃。
8.3 工程量自動計算技術
由于本工程工程量大，變更多，項目采用工程量自動計算技術，采用廣聯達算量軟件，能快速識別CAD設計圖紙，在三維立體可視化的環境中實現建模和計算過程，對模型的整個細節信息進行控制。
